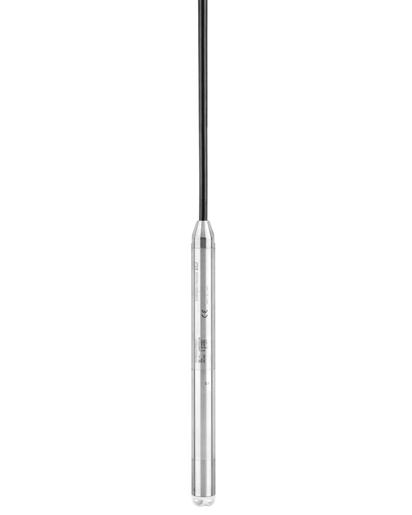

Waterpilot FMX21 – 静压式液位计

可靠的静压式液位测量，适用于饮用水、废水及盐水应用

 采用陶瓷测量元件和HART协议的液位传感器，坚固可靠
Waterpilot FMX21 变送器采用无油电容式陶瓷测量元件，用于过程工业和环保行业中的静压液位测量。带HART输出，测量范围可自由调节，自动密度补偿功能，提升液位测量精度。经认证可用于饮用水测量，提供内置式温度测量功能。同时提供适用于废水和污泥测量的应用版本。

产品规格参数
测量精度
0.2%
0.1%（可选）

过程温度
-10...70°C
(14...158°F)
直径29 mm (1.14")： 0...50°C
(32...122°F)

压力测量范围
100 mbar...20 bar
(1.5 psi...300 psi)
主要接液部件
直径22 mm和42 mm：密封圈，316L，陶瓷
直径29 mm：密封圈、PPS、聚烯烃、陶瓷
延长电缆：PE、PUR、FEP

最大测量距离
200 m H2O
(656 ft H2O)

传感器
100mbar...20bar
(1.5psi...300psi)
优势
具备强抗过载能力的高纯度陶瓷传感器（99.9% Al2O3)

4...20 mA 叠加 HART 6.0 输出

自动密度补偿功能，提升测量精度

内置 Pt100 温度传感器（可选），同时进行液位和温度测量

多种类型的附件提供整套测量点解决方案

全密闭电子部件和双重过滤压力补偿系统使得传感器免受气候影响

22 mm（0.87“）小外径版本适合于饮用水应用，以及抽水井和深井等小管径测量场合

应用领域
三种不同版本分别用于饮用水，废水和污水，盐水。

过程连接：悬挂固定夹，电缆接头

温度：-10...+ 70°C（14...158°F）

测量范围：0...20 bar / 200m H2O (0...300 psi / 600ft H2O)

精度：±0.2%，铂金型：±0.1%

国际防爆认证，船级认证，饮用水认证

特征和规格
压力
连续液位测量
测量原理
静压

特点
一体式探头，带陶瓷传感器，用于静压液位测量，
22 mm直径：通用应用，纯水
42 mm直径：污水应用
29 mm直径：盐水应用

供电电压
10.5 ...35V DC

参考测量精度
0.2%
0.1%（可选）

长期稳定性
0.1% URL /年
